大型机房设计 IDC数据中心装修要点 CEIDI西递

文章出处:技术支持|阅读量:750|发表时间:2021-03-30

IDC数据中心可以通俗理解为是一个数据的储存中心或数据转介中心。数据中心的建设等级分为A级、B级和C级:A级为容错型、B级为冗余型、C级为基本型,一般情况下:银行系统的机房多按A级标准标准设计;政府部门及企业根据客户要求按照B级标准设计;事业单位及教育部门为C级标准设计,CEIDI西递以B级标准为例,做相关的资料整理并科普。

IDC数据中心设计要点:

IDC大型机房组成应该按照计算机运行特点及设备具体要求来确定,一般区大概的功能间划分为:设备区域和辅助区域。

设备区域分:主机区、小型机区、网络区、UPS电源室、打印机区、介质库、空调区等;

辅助区域分:监控室、测试室、值班室、气瓶间、新风室、参观走廊、缓冲间等;

考虑主机房有效面积的利用率,便于机房设备、服务器机柜的合理摆放,设置人流物流合理动线,同时兼具美观、高科技的现代感。

1. 尽可能和平或者减少辅助机房的数量,提高主机房和一类辅助间的利用面积。

2. 空间布局要半灵活,以便设备增容和机房扩建的需求(未来匹配5-8年足够的供电容量、空调管路、监控、安防、KVM等系统的扩展空间)。

3. 设计要保证机房连续不间断的 7 *24 小时运行; 在设计和建设时要尽量排除单点故障的存在,对可能存在单点故障的环节在设计上要尽可能排除其对整个系统的影响。

IDC数据中心技术规范

所有提供的设备的设计、制造、检验、施工、测试、验收等应符合国内现行B 类机房标准、国际标准化组织相关标准。技术标准应包括但不限于:

《智能建筑设计标准》 (GB/T50314-2006)

《智能建筑工程质量验收规范》 (GB50339-2003)

《金融建筑电气设计规范》 (JGJ284-2012)

《电子信息系统机房设计规范》 (GB 50174-2008)

《电子信息系统机房施工和验收规范》 (GB 50462-2008)

《数据中心的通信基础设施标准 Telecommunicaions Infrastrure Standard for Data Centers》 (ANSI/TIA-942-2005)

《电子计算机场地通用规范》 (GB/T-2887-2000)

《防静电活动地板通用规范》 (SJ/T10796-2001)

《建筑设计防火规范》 (GB50016-2006)

《高层民用建筑设计防火规范》 (GB 50045-95) (2005 版)

《建筑内部装修设计防火规范》 (GB 50222-95) (2001 版)

《民用建筑工程室内环境污染控制规范》( GB50325-2010)

《办公建筑设计规范》 (JGJ67-2006)

建设方提供的设计要求和现场测量尺寸

IDC数据中心电力及照明系统

《民用建筑电气设计规范》( JGJ16—2008)

《低压配电设计规范》( GB50054-2011)

《不间断电源技术性能标定方法和试验要求》 (现行国标电工标准)

《建筑防雷设计规范》 (GB50057-2010)

《建筑照明设计标准》(GB50034-2004)

《供配电系统设计规范》(GB50052-2009)

《建筑物电子信息系统防雷技术规范》( GB50343-2012)

《新编电气装置安装工程施工及验收规范》2006

《电气装置安装工程电缆线路施工及验收规范》 (GB50168-2006)

《电气装置安装工程接地装置施工及验收规范》( GB50169-2006)

IDC数据中心机房设计参数:

温度:23℃±2℃(夏季)、20℃±2℃(冬季)

湿度:55%±10%

湿度变化率:<5%不凝露

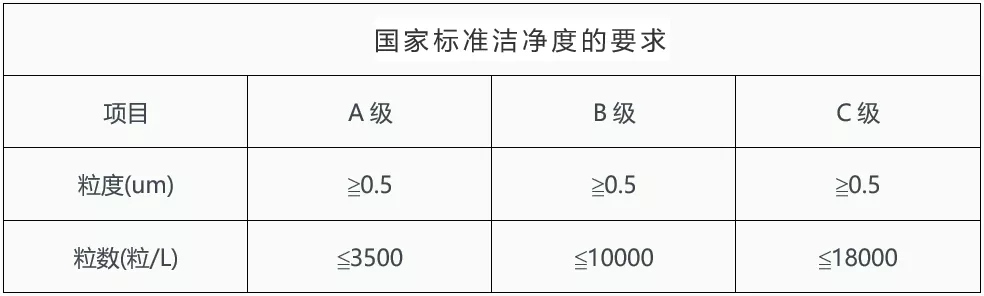

尘埃:国际B级,粒径≥0.5µm其个数≤18000/m³

噪音:68dB(主机操作人员位置;计算机停机测试)

照度:机房≥400LX;辅助房间≥200LX;应急照明≥50LX

接地电阻:R≤1Ώ,接地电位差≤1V

IDC机房对于交通环境、电能供应、气候环境、消防管理、声学力学场域的要求较高。所以在建设过程中要格外注意消防、给排水、恒温恒湿、地面的防潮、防震、保温等问题。标准的IDC应符合电信级机房的建设规范,具备并符合机房功能、机房建筑、机房环境、供电系统、空调系统、布线系统、网络系统、KVM 系统、网管系统、网络安全系统、数据存储备份系统等基本条件。
